LabLynx儀器簡介

為了方便實驗人員在不同實驗地點間進行實驗或教學，Neuralynx公司全新開發了一款小巧靈活、可攜帶式多通道信號記錄系統—Lablynx。它是一款便攜式多通道信號記錄系統，它可以非常方便地在不同的實驗地點之間來回移動，方便靈活。LabLynx既可以使用交流供電，又可以使用內部電池供電，而且采用無線傳輸技術，可將記錄到的信號無線傳輸?shù)讲杉��?jì)算機上，這使多通道信號記錄系統真正實現了便攜式。

組成部件

組成部件

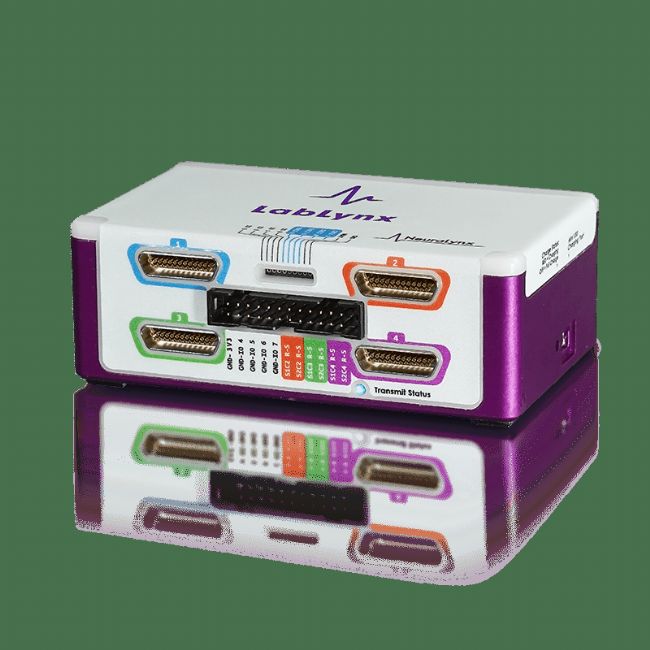

1  LabLynx主機

• 4個uDB-25前置放大器接口

• LED 指示燈

• 8個GPIO輸入口

• On/off 按動開關

• Mini-USB充電口

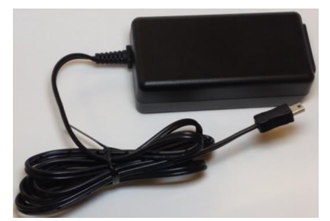

2 蓄電池充電器

• 接地的微型USB蓄電池充電器，可為L(zhǎng)abLynx的電池充電。
• 電壓5 V

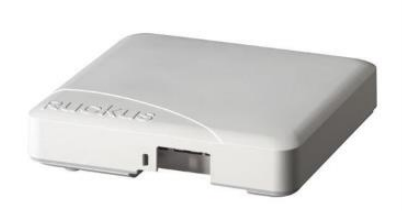

3 無線路由器

• 無線接入路由器

• POE噴油器

• 電源線

• 標準以太網電纜

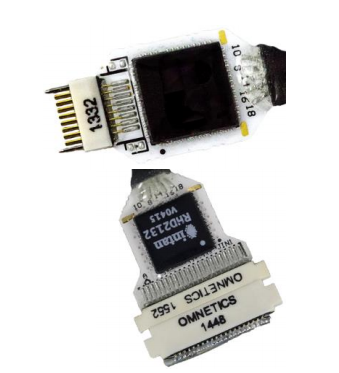

4  16或者32通道數字前置放大器

硬件概述

硬件概述

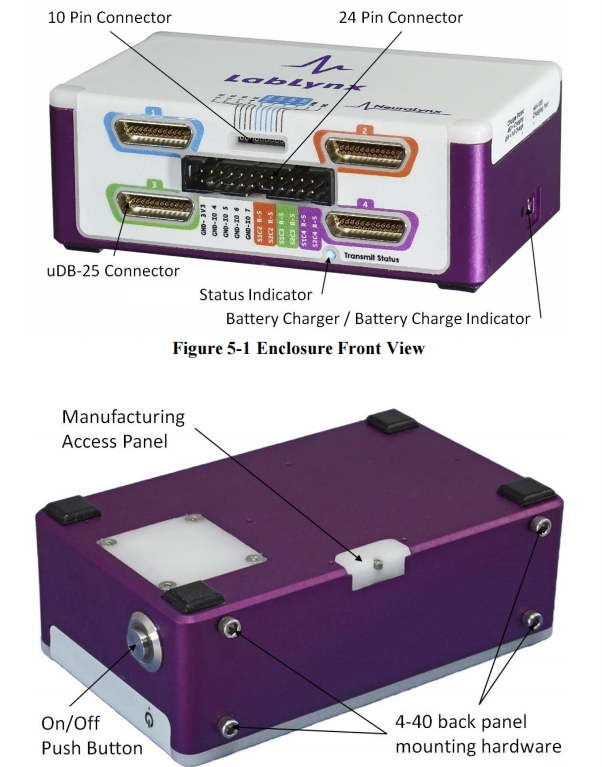

1 前后面板圖片

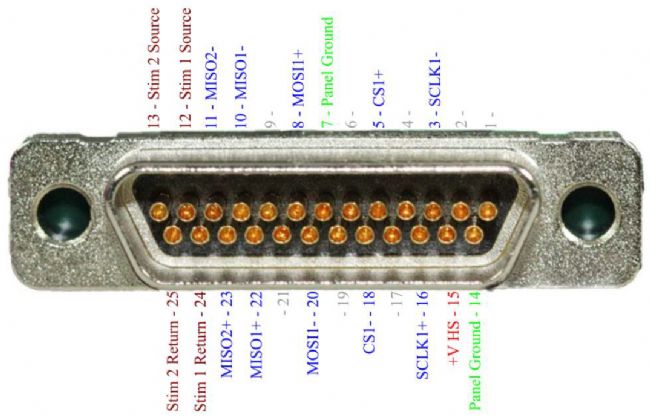

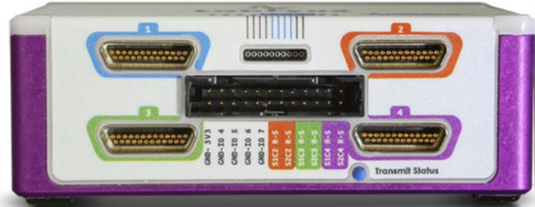

2   uDB-25連接器

uDB-25連接器用于數字Headstage。最多四個不同的數字Headstage可以連接到一個LabLynx。除了數字通信線路外，每個uDB-25連接器都有兩個刺激對，可以用于驅動刺激電流或FLED。UDB-25連接器1刺激線被路由到10針連接器，以便可以使用模塊化FLED驅動器驅動。連接器2、3和4上的刺激通道被路由到24針連接器。通過在LabLynx標簽和下面連接器圖像上的顏色編碼，可以輕松地跟蹤刺激通道的路由。

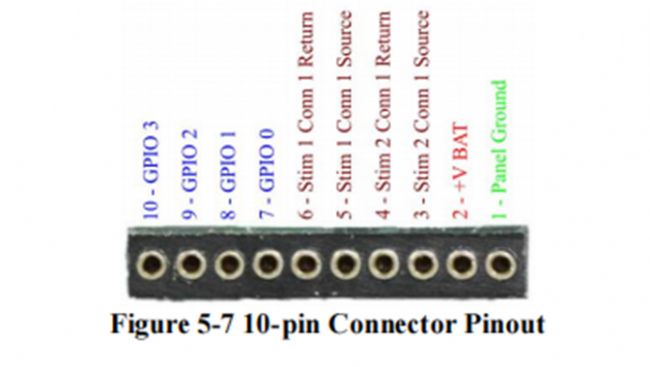

3  10針接頭

10針接頭采用0.05英寸圓形大孔連接。它是FLED驅動器和超聲麥克風的接口。如果不使用FLED驅動器或超聲麥克風，一個額外的4個GPIO信號可以通過10針接頭以及連接器1的刺激線來連接

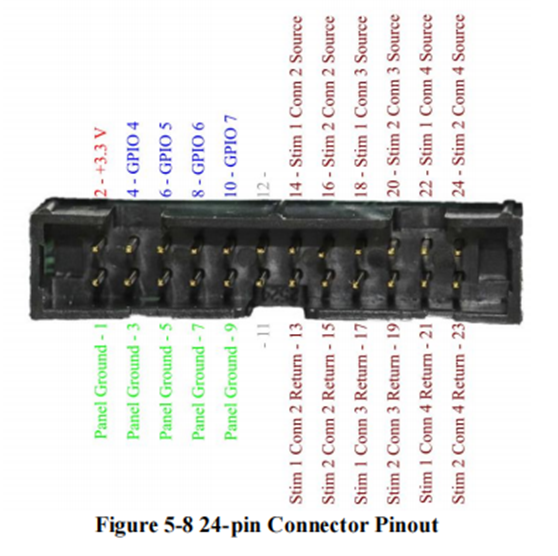

4   24針接頭

24針接頭采用0.10英寸間距3M連接孔。它是GPIO輸入的主要位置。連接到uDB-25連接器2、3和4的刺激通道也位于該接頭上。在LabLynx上，刺激通道被標記為CiSj，其中“i”是接頭編號，“j”是刺激通道號。例如，C1S2代表接頭1，刺激通道2。
