常常有用戶詢問小編：飛納電鏡能否測試磁性材料？有那些注意事項？今天，我們將一一解答。

為什么有的用戶會有這樣的顧慮和擔憂？

掃描電子顯微鏡原理上是利用聚焦電子束在測試樣品上表面掃描，激發出各種物理信息。電子束需要利用電磁透鏡進行細化和聚焦，若樣品本身具有明顯磁性會干擾電磁透鏡的正常工作，導致無法使樣品拍攝清楚；做能譜分析時，容易造成打偏等現象。同時，如果樣品沒有粘貼牢固，可能導致樣品被吸附在極靴上，導致電鏡故障。因此，有些用戶對飛納電鏡能否測試磁性樣品表示擔憂。

接下來我們聊一聊電鏡電磁透鏡的設計。距離樣品最近的一個電磁透鏡為物鏡，最容易受到樣品的影響，也最容易影響到樣品，因此物鏡的設計對磁性樣品觀察十分重要。

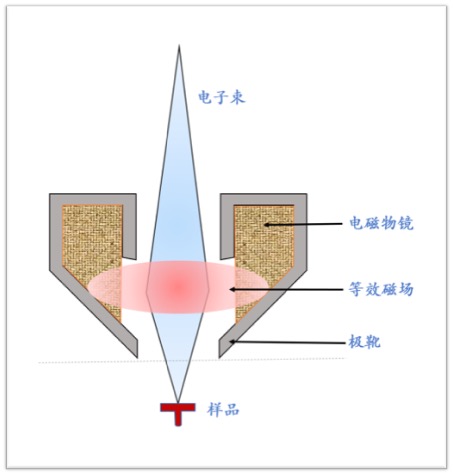

目前，常見物鏡設計有三種：外透鏡模式、內透鏡模式、半內透鏡模式。飛納電鏡的物鏡采用外透鏡模式，將物鏡產生的磁場盡可能與樣品隔離，將磁性樣品對電鏡的影響降到最低。如下圖所示，極靴將電磁透鏡產生的磁場包住，不讓其泄露到樣品區。正如等效磁場所示，樣品在等效磁場外。

外透鏡模式示意圖

內透鏡模式、半內透鏡模式的設計都會使樣品暴露在等效磁場內，因此需要額外的消磁設備對樣品進行消磁處理，或增大樣品的工作距離，使樣品盡可能遠離等效磁場，但這樣操作會使樣品測試清晰度下降。

雖然飛納電鏡采用了外透鏡模式，但測試磁性樣品時還是需要小心謹慎：

首先，樣品必須粘貼牢固，并利用壓縮氣體吹掃，保證無松散顆粒脫落掉入電鏡真空腔內，或污染電鏡。

其次，測試磁性樣品時，會產生像散，需要操作人員消像散操作。這是因?yàn)楫?dāng)電子透過物鏡，將要抵達樣品表面時會受到樣品磁場的影響，導致電子束發生變形，引起像散現象。

最后，對于部分磁性較強的永磁材料，可以采用熱退磁的方法，提高其成像效果。將磁體加熱到居里溫度以上 100 攝氏度，并保溫超過半小時，可以有效使其磁性消除。

下面讓我們欣賞一些磁性材料的電鏡圖片

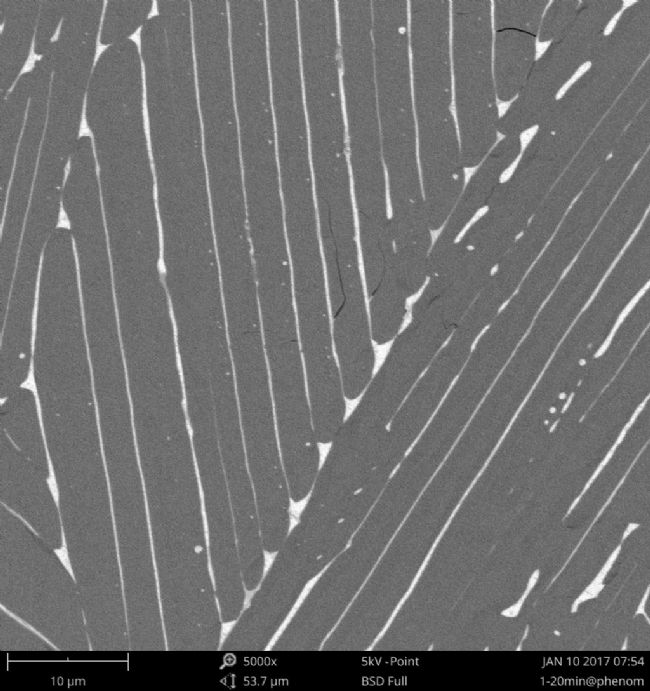

釹鐵硼速凝片

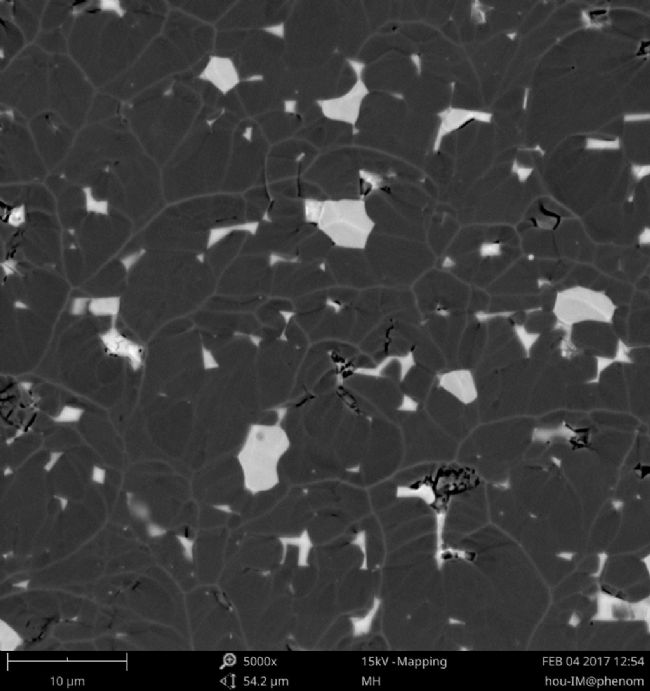

燒結釹鐵硼磁體

釤鈷磁體金相

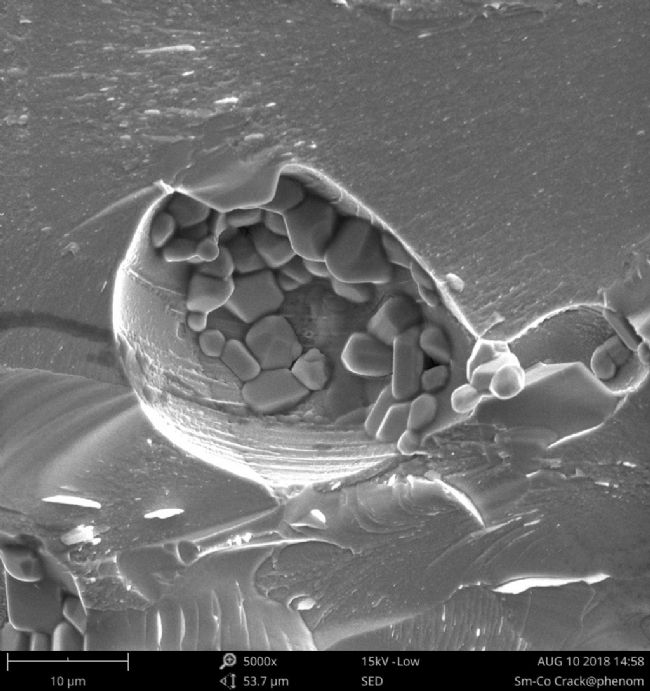

釤鈷磁體斷口
