EcoDrone-Aisa無人機高光譜遙感系統
EcoDrone無人機高光譜遙感系統是易科泰生態技術有限公司在原有UAS-8技術及實踐基礎之上推陳出新，自主設計研發的又一款大載重、高續航、專業級UAS無人機系統的基礎上，采用國際先進的高光譜成像傳感器技術，研發集成的專注農、林、生態環境監測領域的專業遙感測量系統。其主要技術特點如下：

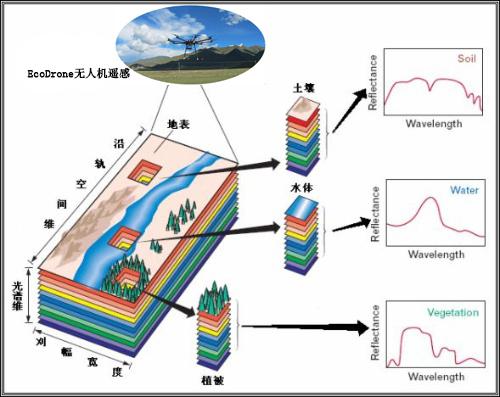

EcoDrone無人機高光譜遙感技術
1.1 無人機系統
1.2 高光譜系統
2.1 無人機系統
2.2 高光譜系統
3 專業傳感器配置

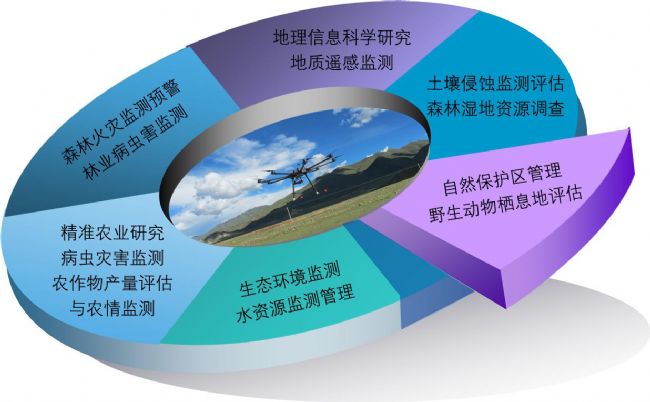

4 應用領域

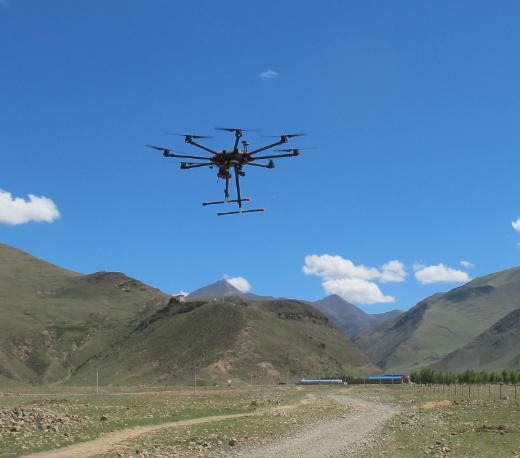

1.1 無人機系統
- 自主研發的大載重、高續航、專業級8旋翼專業無人機平臺，垂直起降，安全返航，高精度GPS定位，遙控器在線圖傳，地面站在線監測。
- Y型折疊式機翼、收放式起落架設計，節省裝箱空間，便于運輸。
- 模塊式設計、強大的可擴展性能和兼容性，可同時搭載2種不同的監測設備，可自由更換監測設備、滿足各種野外監測要求。
- 碳纖維+鋁合金超強結構設計，確保負載飛行安全可靠。
- 可自由選配RGB成像、多光譜成像、高光譜成像、3D LiDAR成像、NDVI成像、紅外熱成像、空氣質量監測系統等。
- 全方位頂尖專家支持，包括無人機專家、遙感專家、生態環境專家等。
- 國際合作無人機遙感聯合培訓，可到歐洲參加無人機遙感高級培訓。

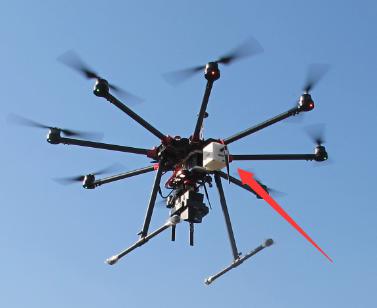

- 真正科研級高端高光譜成像技術，集成高精度GNSS/IMU，無需云臺。
- 高光譜成像鏡頭：內置推掃式成像。
- 分辨率：2040或640像素。
- 高靈敏度、高信噪比。
- 光譜范圍400-1000nm或600-1640nm。
- 高精度GNSS/IMU傳感器。
- 兼容EcoDrone無人機遙感，組成完整的無人機高光譜遙感系統。

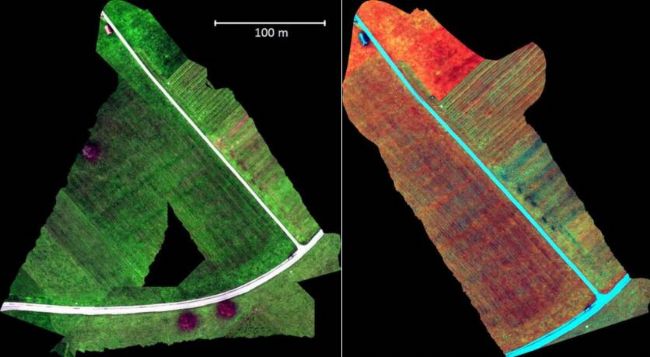

左圖為高光譜校準測試飛行RGB合成數據，三邊航線用于傳感器校準。右圖為假彩色合成影像，根據不同研究需求，204個波段光譜影像可任意選擇。
2 技術指標2.1 無人機系統
| 無人機平臺 | |
| 對稱電機軸距 | 1500mm |
| 有效載荷 | 7Kg |
| 最大載荷 | 15Kg |
| 懸停時間 | 15min（負載7Kg）、12min（負載15kg） |
| 懸停精度（GPS模式） | 垂直:±0.2m;水平:±0.5m |
| 抗風能力 | 5級（8m/s 、28.8km/h) |
| 抗雨能力 | 在小雨天氣可執行作業任務，但是不推薦雨天作業 |
| 兼容云臺 | Zenmuse X3、Zenmuse X5系列、ZenmuseZT、ZenmuseZ3、GOPRO云臺等 |
| 動力系統 | |
| 動力電機型號 | DJI 12S |
| 最大旋轉角速度 | 俯仰軸：300°/s，航向軸：150°/s |
| 最大上升速度 | 5m/s |
| 最大下降速度 | 3m/s |
| 最大平飛速度 | 18m/s（無風環境） |
| 最大俯仰角度 | 25° |
| 最大可承受風速 | 10m/s（5級風可安全飛行）、瞬間可承受13m/s (6級風) |
| 最大飛行海拔高度 | ≥5000m |
| 電池系統 | |
| 電池型號 | LiPo6S |
| 電池容量 | 22000mAh |
| 電池能量 | 501.6Wh |
| 電池整體重量 | 2330g |
| 充電器功能 | 雙路1400W |
| 飛控系統 | |
| 飛控型號 | PIXHAWK（開源飛控） |
| 遙控器工作頻率 | 840MHz |
| 通信距離 | 8km，最大可達15km |
| 視頻輸出接口 | HDMI,SDI,USB |
| 協同功能 | 支持多機互聯 |

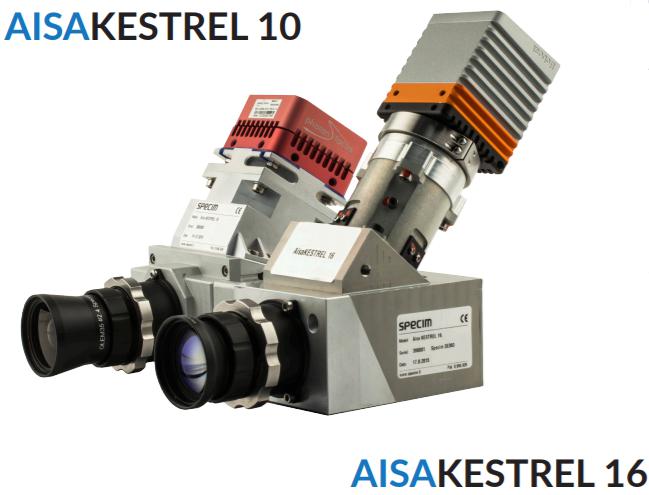

| AISAKESTREL 10 | AISAKESTREL 10 | |
| 相機規格 | ||
| 光譜范圍 | 400-1000nm | 600-1640nm |
| 光譜采樣率 | 1.75/3.5/7nm | 2.75/5.5nm |
| F/# | F/2.4 | |
| 色散 | ＜0.5像素 | ＜0.25/＜0.5像素 |
| 偏振靈敏度 | ＜±2% | |
| 信噪比（峰值） | 400-800 | 800 |
| 空間分辨率 | 2040像素 | 640像素 |
| 幀頻 | 高達170或100Hz | 100Hz |
| 積分時間 | 幀內可調 | |
| 視場角 | 40° | |
| 電機械快門 | 是 | |
| 數據接口 | CameraLink 12-bit | CameraLink 14-bit |
| 數據存儲 | 480GB SSD | |
| 系統總功率 | ＜41W | ＜46W |
| 機械特性 | ||
| 尺寸（長×寬×高） 相機 DPU GNSS/IMU |
127×180×225mm | 99×215×240mm |
| 含前置鏡頭，2.1kg | 含前置鏡頭，2.3kg | |
| 165×154×101mm，1.6kg | ||
| 120×70×40mm，0.5kg | ||
| 系統總重 | 4.75kg | 5.0kg |
| 環境特性 | ||
| 存儲溫度 | -5……﹢50℃ | |
| 工作溫度 | ﹢5……﹢40℃，無冷凝 | |

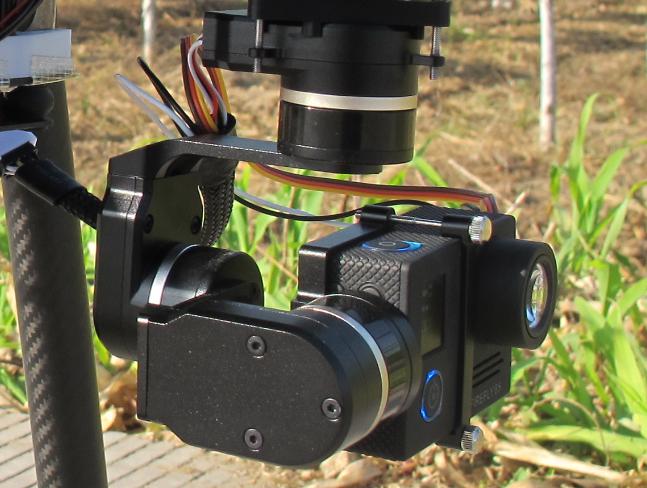

- 彩色鏡頭（標配）： 4k高清畫質RGB鏡頭，配備磁編碼云臺，幀頻30FPS（最大分辨率4K情況下），2.7k分辨率幀頻50FPS，圖片分辨率12MP（4000x3000像素），俯仰角-160～+160°，運動跟蹤精度±0.1°，光學鏡頭f/2.8，35mm等效焦距22.6mm，82度HFOV，無畸變，質量88g。

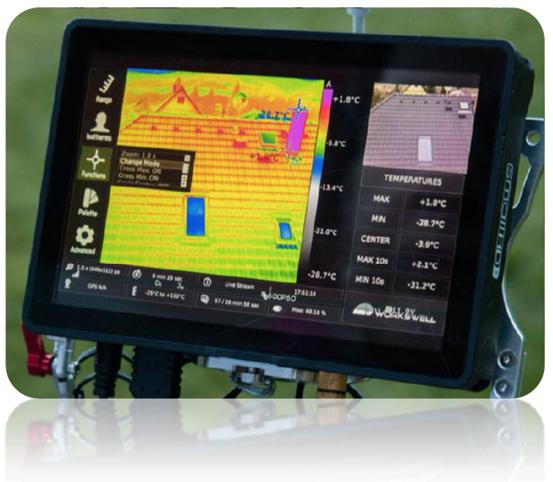

- 紅外熱成像（選配）：波段7.5-13.5μm分辨率640×512，靈敏度30mK（0.03℃），1-14x數碼變焦，傳感器已經校準并附校準證書，可實時溫度測量分析，溫度測量范圍-25℃－+150℃；內置彩色鏡頭，分辨率1600×1200；可同時在線采集紅外熱成像視頻和彩色視頻或圖片，帶GPS信息；在線測量顯示溫度范圍、中心溫度、熱點溫度、冷點溫度、最大峰值與最小峰值溫度等。
- 空氣質量監測模塊（選配）：可測量多種空氣質量指標包括：空氣溫濕度、CO2、PM2.5、PM10、VOC、甲醛濃度、光照強度、GPS坐標、時間戳等；自帶GPS模塊，測量數據實時記錄并顯示；高達150余種傳感器可供選擇，根據需求集成不同傳感器。模塊化設計，可輕松搭載到其他品牌無人機。
