EcoDrone無人機遙感技術在城市規劃管理中的應用

瀏覽次數：812　發布日期：2018-8-26　來源：本站　僅供參考，謝絕轉載，否則責任自負

城市規劃是建設城市和管理城市的基本依據，在確保城市空間資源的有效配置和土地合理利用的基礎上，是實現城市經濟和社會發展目標的重要手段之一。

近年來隨著城市化進程不斷加快，利用傳統衛星或航空影像進行遙感監測已經不符合現勢性及分辨率的要求。在此背景下，EcoDrone無人機遙感技術應運而生，以其大尺度、全方位、方便快捷、高現勢性、高分辨率的特點，廣泛應用于城市管理、旅游規劃等領域輔助政府部門部署決策。

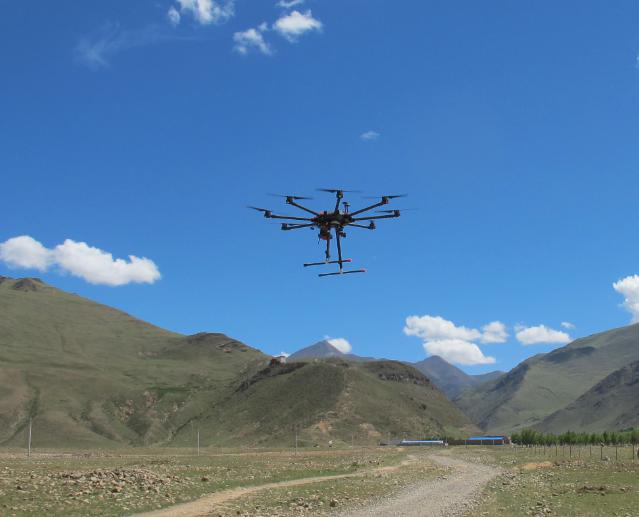

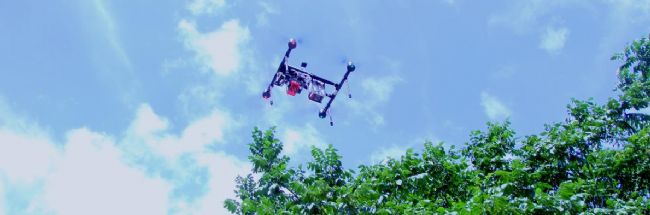

EcoDrone UAS-4無人機多光譜遙感系統

以陜西師范大學校園微型景觀公園規劃管理研究為例，研究區涵蓋水體、植被、建筑物、山丘、平地等不同地形地貌。嚴格按照相關規范要求，利用EcoDrone UAS-4無人機搭載多光譜+RGB相機進行一架次航攝，完整覆蓋預定測區面積達67000m2，同步獲取測區多光譜影像數據和高清RGB數據。

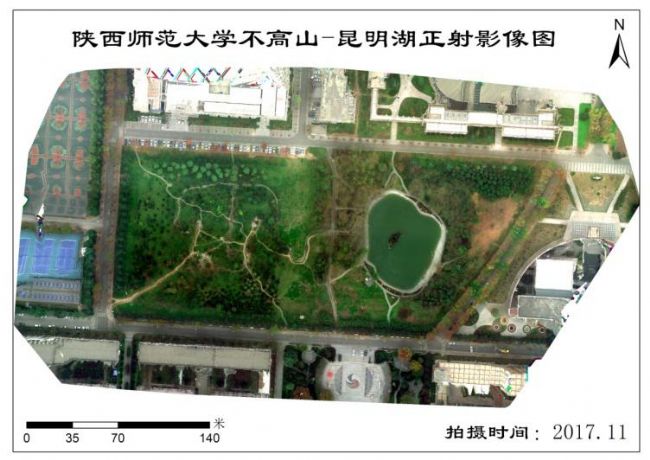

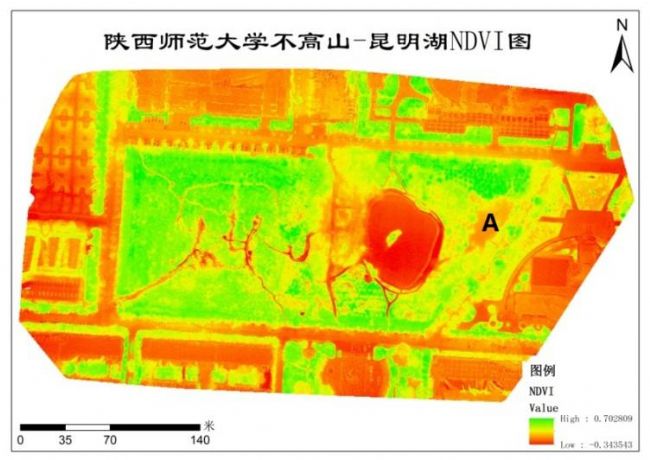

上圖為研究區5波段正射影像圖，通過該圖在遙感軟件中可直接提取NDVI指數圖如右圖。通過NDVI圖可直觀判讀研究區植被覆蓋情況，并通過NDVI值定量分析研究區的綠化程度、科學規劃植被栽種區域，如NDVI圖中A區域植被稀少，因此需要重點考慮該區域的植被補種或栽培。

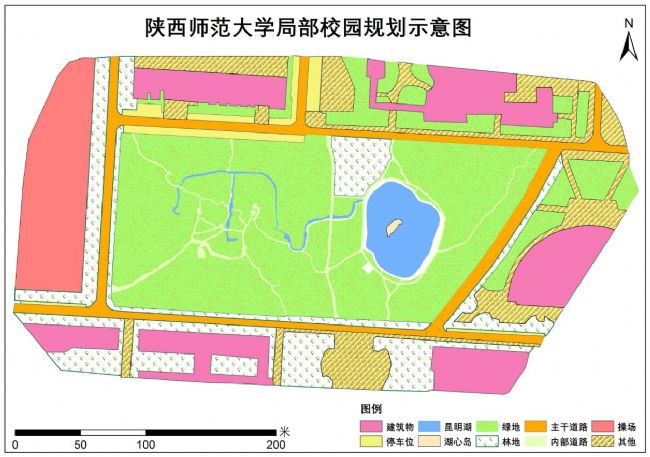

以DOM數據為基礎，在GIS軟件中進行影像矢量化分類。如上圖，本研究區土地利用類型總共分為10類。由于本區域?yàn)槲⑿途坝^公園，因此綠地占地面積最大，其外圍區域?yàn)榻ㄖ爸鞲傻缆贰?/p>

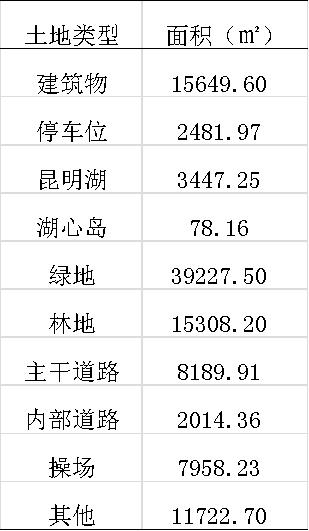

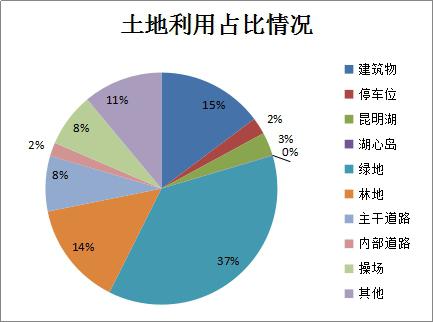

在GIS軟件中通過圖斑面積量算統計統計，得出各地類總面積如上表。并計算出面積百分比，可直觀看出不同地類的占地面積對比，因?yàn)檠芯繀^(qū)為景觀公園，因此綠地及林地占比最大，約占51%。如果再定期獲取同一區域影像數據進行對比分析，便可直觀得到同一區域在不同時相下的土地利用及變化情況，輔助研究人員進行土地規劃管理。

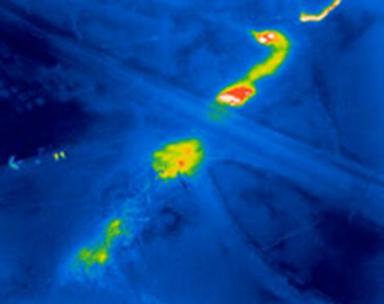

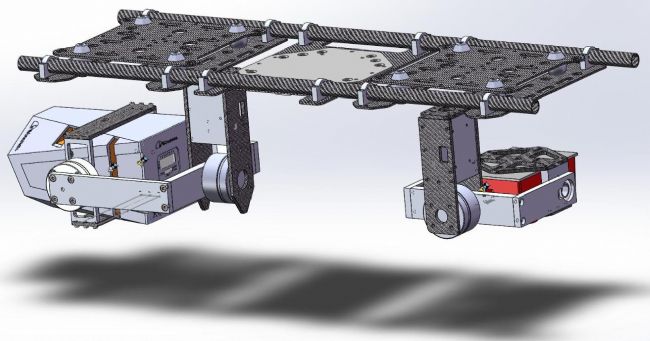

與此同時，EcoDrone無人機平臺還可同步搭載紅外熱成像儀（如下圖）和空氣質量監測模塊。在城市管理中，通過實時溫度成像，可以直觀可視化進行城市安全監測、火災隱患檢測、城市建設質量監測、城市“溫室效應”監測、城市管道泄漏監測等。通過空氣質量監測模塊，可實時獲取空氣溫濕度、CO2、PM2.5/PM10、VOC及GPS信息等參數，用以監測城市污染、輔助政府部門預防治理。
