豆腐是起源于中國的傳統(tǒng)食品。按照凝固劑來分類可以分為酸類、鹽類和酶類制成的豆腐，葡萄糖酸內(nèi)酯豆腐是以葡萄糖酸內(nèi)酯（gluconic acid lactone，GDL）作為凝固劑制作的豆腐，是一種酸類凝固劑豆腐。其傳統(tǒng)的制作工藝通常包括兩步加熱：先在中性pH 值條件下加熱豆?jié){，然后加入內(nèi)酯酸化后再在酸性條件下加熱。內(nèi)酯會釋放出質(zhì)子來中和大豆蛋白聚合物所帶的負電，接下來再通過氫鍵、離子相互作用等來形成三維網(wǎng)狀結(jié)構(gòu)。

采用高場強超聲-加熱聯(lián)用工藝，使大豆蛋白在較低溫度下能夠形成凝膠，即“冷凝膠”。與傳統(tǒng)熱凝膠相比，冷凝膠在最終形成凝膠時不需加熱，具有以下優(yōu)勢：第一，冷凝膠可以保護添加到凝膠中的熱敏性物質(zhì)；第二，大豆蛋白冷凝膠的制備能減少生產(chǎn)過程中加熱設備的使用，降低能耗。然而，傳統(tǒng)冷凝膠凝膠凝膠強度差、凝膠持水性差。

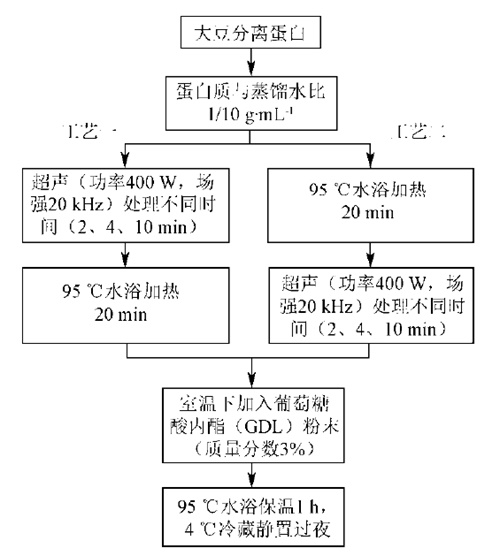

1 大豆分離蛋白冷凝膠的制備工藝

2 大豆分離蛋白冷凝膠凝膠強度的測定

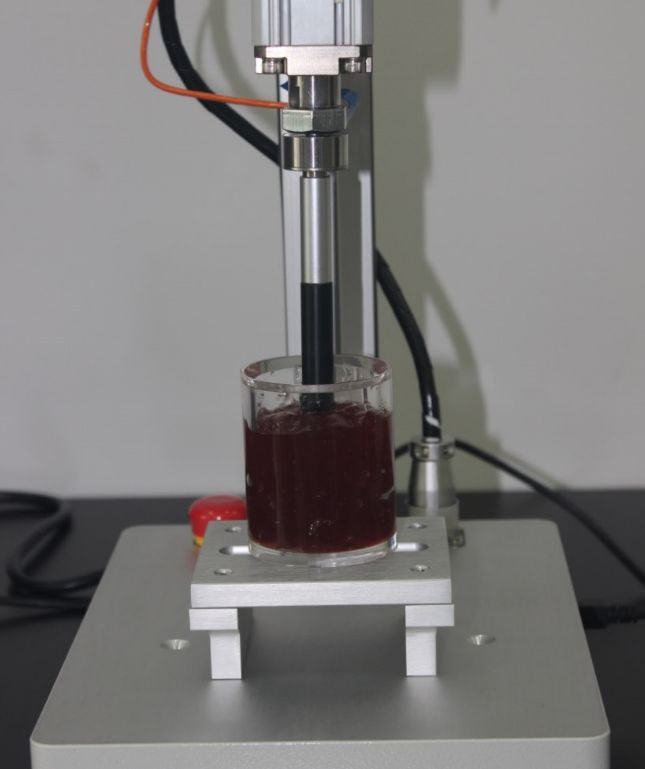

儀器設備：Universal TA質(zhì)構(gòu)儀

探頭：P/0.5 （0.5英寸的凝膠強度專用探頭）

測試條件：在25 mL 燒杯中形成凝膠，測試速度為1mm/s，測試模式：形變50%

3 測試結(jié)果

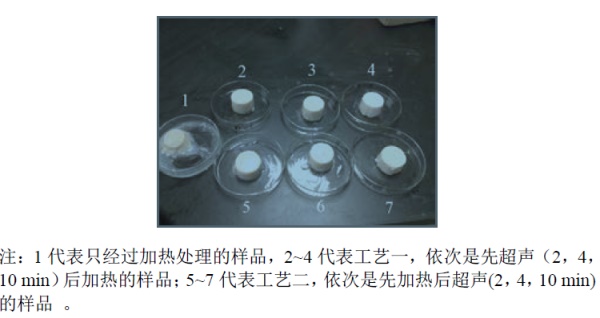

（1）大豆分離蛋白冷凝膠形成的形態(tài)

（2）大豆分離蛋白冷凝膠的凝膠強度

與傳統(tǒng)加熱預處理相比，2 種高場強超聲-加熱聯(lián)用預處理都能夠顯著（P<0.05）增強大豆分離蛋白冷凝膠的持水性和凝膠強度。工藝一（20 kHz，400 W 下先超聲0、2、4、10 min 后加熱20 min）制備的冷凝膠的凝膠強度隨超聲時間的增加逐步增加（凝膠強度由(5.83±0.31)g 增加到(46.37±1.15)g，而工藝二（先加熱20 min 后超聲0、2、4、10 min）制備的冷凝膠的凝膠強度在較短超聲時間內(nèi)（4 min 內(nèi)）迅速增加（凝膠強度由(5.83±0.31)g 增加到(37.57±2.57)g。
