為了穩定液滴圖像，Inkjet Droplet Watcher一般采取2種方法：高速相機捕捉和Sweep頻閃觀測。相對而言，Sweep頻閃觀測，更加經濟且對電腦要求低，非常適合液滴觀測。

在點樣過程中，液滴狀態是極其重要的，對打印結果影響很大。

為此為了穩定液滴圖像，Inkjet Droplet Watcher一般采取2種方法：高速相機捕捉和Sweep頻閃觀測。相比來說，Sweep頻閃觀測，更加經濟且對電腦要求低，非常適合液滴觀測。其缺點在于，捕捉的不是單顆液滴，而是多顆液滴在不同時間的相對位置。

本文將介紹Sweep頻閃觀測：借助示波器分析噴頭電信號和頻閃燈信號的關系。

為了獲得穩定的液滴圖像，我們需要借助 CCD 相機鏡頭及頻閃燈對液滴進行拍攝。而在此過程中頻閃燈的作用尤為重要。

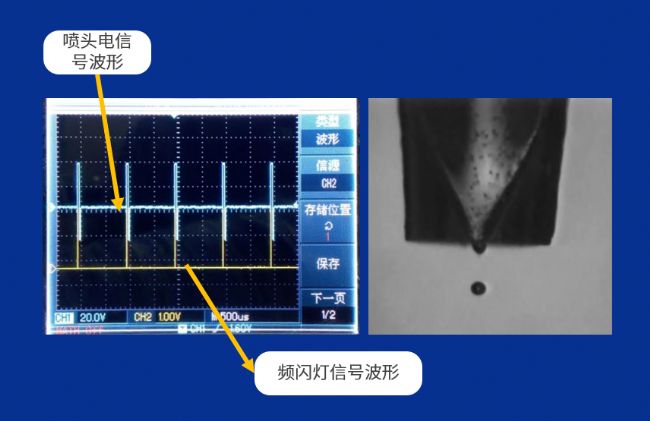

借助示波器分析噴頭電信號和頻閃燈信號的關系，如下圖所示，由于噴射頻率與頻閃頻率相同，所以每個噴頭電信號波形都會對應一個頻閃電信號波形。一個噴頭電信號波形驅動一次噴射，一個頻閃電信號波形驅動一次閃爍，當噴射與頻閃的時間相位都是確定的時候，也就是某一個周期內，噴射和閃爍發生的時間先后關系是確定的，當液滴是在連續穩定產生的情況下，我們可以拍攝到靜止在空間某個位置的液滴的影像，獲得液滴運動的軌跡，來分析液滴狀態，比如：其大小，速度，穩定度等。

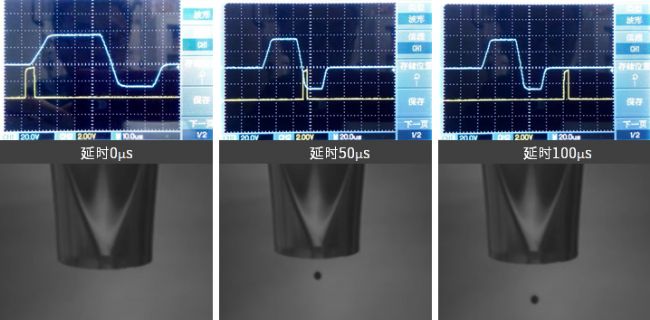

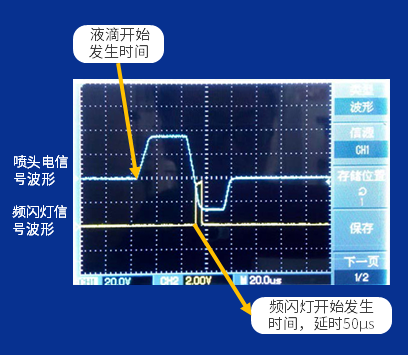

而當我們改變頻閃燈的時間相位的時候，也就是改變每個周期內噴頭電信號波形與頻閃燈信號波形發生的相對時間，例如延時 50μs，即頻閃燈會在液滴滴落 50μs 后閃爍，此時相機便記錄液滴發生 50μs 后的空間狀態。補充：不同的時間相位，我們所拍攝到的液滴所在的空間位置是不同的。
