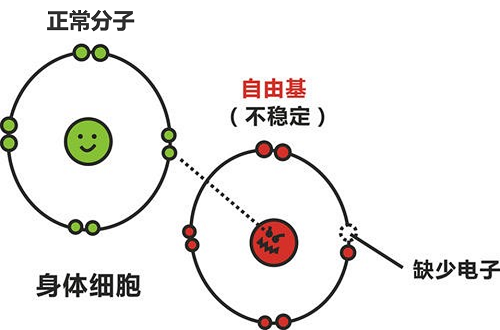

自由基是具有非偶電子的基團或原子，它具有非常強的化學反應活性。在生物體內，自由基高度的化學活性使得它可以與各類生物大分子反應使其變性，這使它成為了一把生物體的「雙刃劍」：在炎癥反應中自由基可以攻擊外來病原體來保護生物體自身，而過度的自由基又會導致 DNA 變性甚至細胞壞死和凋亡。因此檢測自由基的含量，尤其是在體內檢測尤為重要。

以 NO 為代表的自由基藥物一直是藥物學研究的重點。傳統的藥代動力學自由基測量，需要從生物體的不同部位提取體液，然后再使用電子順磁共振波譜儀（electron paramagnetic resonance，EPR）來測量體液樣品內的自由基含量。然而如何在生物體內定點、定時、定量地檢測釋放自由基藥物，以及如何在時間、空間、劑量上測量生物體內的自由基藥物，一直是藥代動力學領域的難題。

波蘭 Novilet 公司新推出的小動物活體自由基檢測系統 ERI TM 600，是一款可對小鼠與大鼠等動物進行活體順磁成像的商業化儀器。ERI TM 600 突破了傳統電子順磁共振波譜儀僅能對體外提取物進行定量分析的局限，實現了對小鼠體內的自由基藥物進行長時間的 3D/2D 實時成像觀測。同時 ERI TM 600 配置了溫度控制與呼吸監測儀，有效保證小動物在成像時維系正常的生理活動。

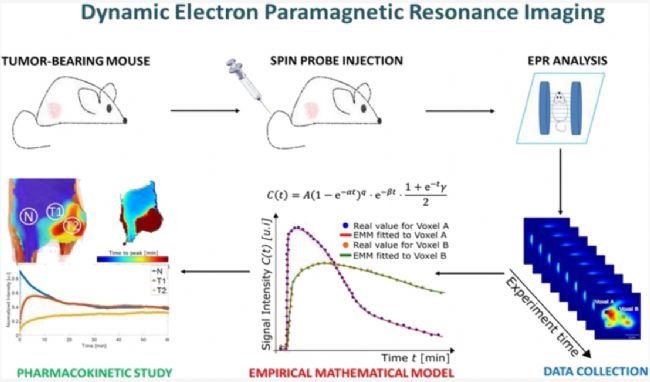

ERI TM 600 成像原理圖

ERI TM 600 成像非常簡單，僅需將小鼠麻醉之后，對荷瘤小鼠與對照小鼠注射 OX063 自旋探針即可。ERI TM 600 在 2 分鐘內可對小鼠進行 255 個投影掃描（25 cm²，精度 500 μm），獲得一系列的 2D 圖像，然后通過軟件對這些2D圖像進行重構，獲得小鼠的實時 3D 圖像。

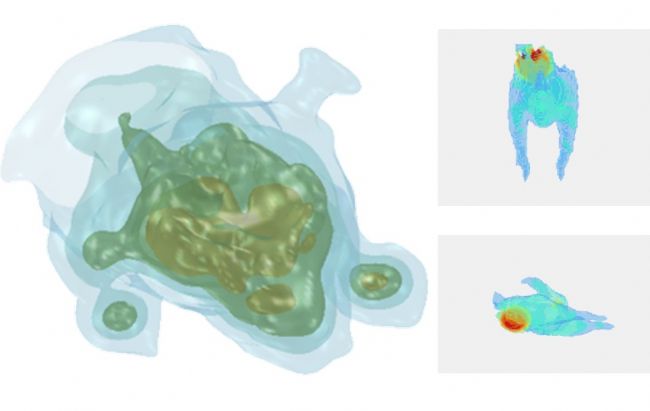

ERI TM 600 成像結果

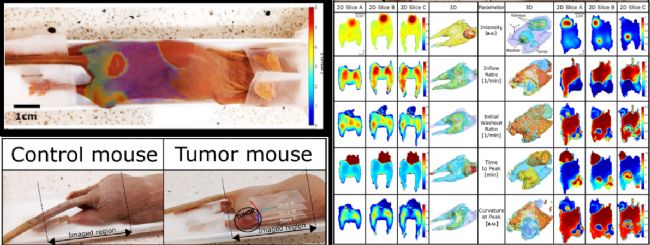

近期發表于 J. Phys. Chem.C 的工作「Dynamic Electron Paramagnetic Resonance Imaging: Modern Technique for Biodistribution and Pharmacokinetic Imaging」表明與荷瘤小鼠相比，對照組小鼠探針（尤其在腫瘤部位）分布均勻。荷瘤小鼠探針的信號強度、峰值時間、流入流出比等藥代動力學參數與對照小鼠差異明顯。將 3D 成像圖與小鼠體表照片相擬合，可以明顯觀察到腫瘤部位的 ERI 探針成像表征的藥代動力學參數異常。ERI TM 600 所得 3D 圖像可以更加直觀、準確、長時間地展現自由基藥物在小鼠體內的藥代動力學分布。

作為中國與世界進行先進技術、先進儀器交流的重要橋頭堡，Quantum Design 中國于 2020 年初引進了波蘭 Novilet 公司的先進產品小動物活體自由基檢測系統——ERI TM 600，歡迎感興趣的老師咨詢！
