干貨|什么是微流控系統？
微流控系統，指的是集微流體的驅動、操控、監測、反應、檢測與分析等功能于一體的實驗平臺，常規來講，一個微流控系統應包含以下幾個子系統：
1.流體驅動子系統。
2.過程監測及控制子系統。
3.微流控芯片。
4.檢測分析子系統。

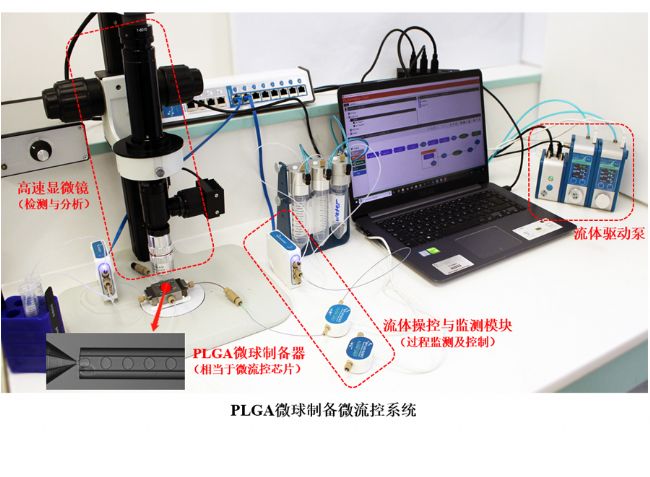

下圖為PLGA（聚乳酸-羥基乙酸共聚物）微球制備微流控系統的實物連接圖，可輔助理解微流控系統的概念。
流體驅動子系統
此部分通常由微流體驅動泵組成。
壓力泵、注射泵和蠕動泵是最常用的微流體驅動泵，可滿足多種微流控應用需求，其中，壓力泵常用于高精度高穩定性微流體進樣（如液滴制備），注射泵常用于中等精度和高壓微流體進樣（如微流控石油驅替），蠕動泵常用于低精度大流量循環流體進樣。

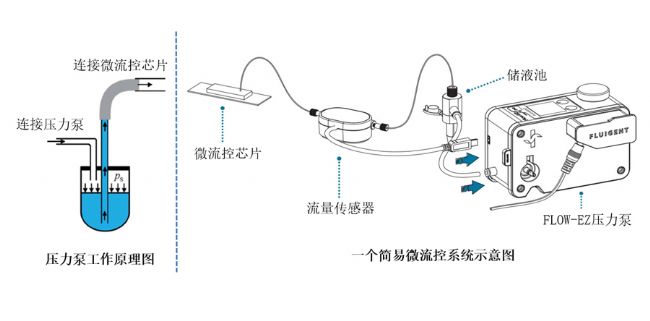

下圖展示了FLOW-EZ壓力泵工作原理和一個簡易微流控系統示意圖。
過程監測及控制子系統
此部分通常由流量傳感器和各種閥門組合而成。

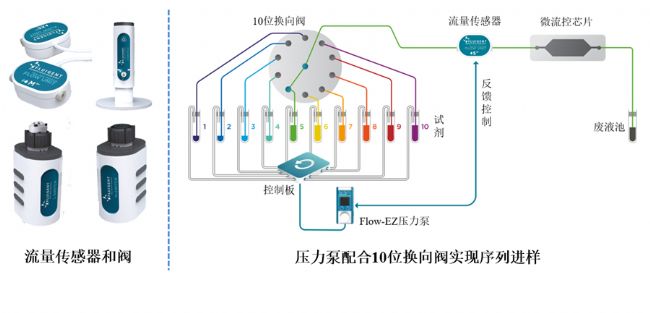

在此子系統中，即可實現流量的反饋控制，同時，結合閥門控制，也能實現流體的序列進樣、循環進樣和體積定量等多種流體操控，實例可參考下圖。

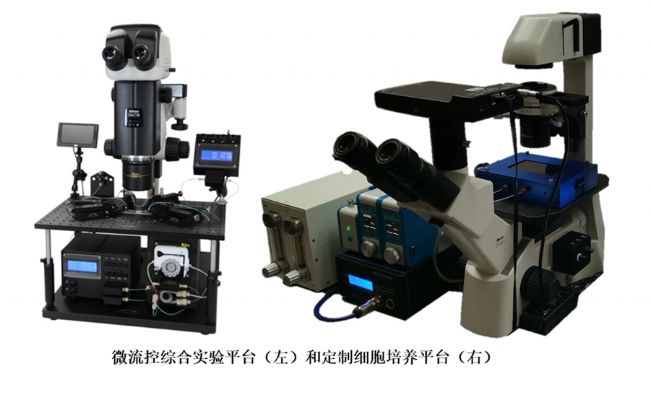

在搭建微流控系統時，我們可以選擇功能比較齊全、適配性較高的通用型微流控綜合實驗平臺（見下圖），但在更多時候，針對不同應用，尤其是微流控領域的嶄新應用，我們更需要一個極具性價比的定制微流控系統解決方案。
1.流體驅動子系統。
2.過程監測及控制子系統。
3.微流控芯片。
4.檢測分析子系統。
下圖為PLGA（聚乳酸-羥基乙酸共聚物）微球制備微流控系統的實物連接圖，可輔助理解微流控系統的概念。
流體驅動子系統此部分通常由微流體驅動泵組成。
壓力泵、注射泵和蠕動泵是最常用的微流體驅動泵，可滿足多種微流控應用需求，其中，壓力泵常用于高精度高穩定性微流體進樣（如液滴制備），注射泵常用于中等精度和高壓微流體進樣（如微流控石油驅替），蠕動泵常用于低精度大流量循環流體進樣。
下圖展示了FLOW-EZ壓力泵工作原理和一個簡易微流控系統示意圖。
過程監測及控制子系統此部分通常由流量傳感器和各種閥門組合而成。
在此子系統中，即可實現流量的反饋控制，同時，結合閥門控制，也能實現流體的序列進樣、循環進樣和體積定量等多種流體操控，實例可參考下圖。
微流控芯片
微流控芯片為微流控系統中的核心部件，通常需在搭建微流控系統前，根據所研究應用設計微流控芯片，再根據芯片功能需求選擇所需的驅動源、閥以及顯微鏡和CCD等組件。
通常情況下，考慮到成本、實驗室環境以及時間等因素，可在標準微流控芯片、定制微流控芯片和搭建自己的芯片研發實驗室之間做出選擇。

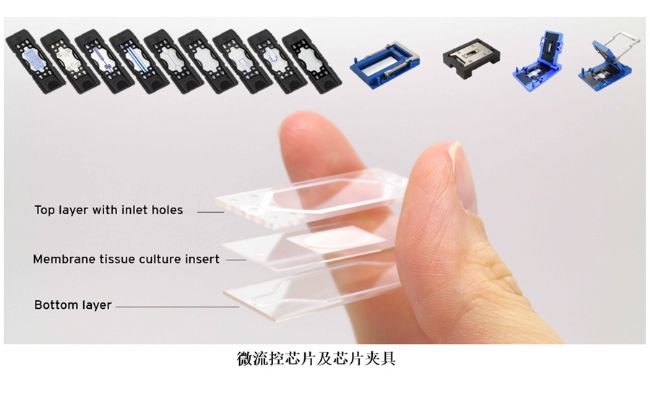

下圖為Micronit所研發的多種標準微流控芯片及其部分夾具展示。
微流控芯片為微流控系統中的核心部件，通常需在搭建微流控系統前，根據所研究應用設計微流控芯片，再根據芯片功能需求選擇所需的驅動源、閥以及顯微鏡和CCD等組件。
通常情況下，考慮到成本、實驗室環境以及時間等因素，可在標準微流控芯片、定制微流控芯片和搭建自己的芯片研發實驗室之間做出選擇。
下圖為Micronit所研發的多種標準微流控芯片及其部分夾具展示。
檢測分析子系統
在細胞培養、細胞成像和石油驅替等多數應用中，需要對微流控芯片上反應進行觀察、記錄及分析等操作，而這些微反應是肉眼不可見的，需要使用高速CCD，顯微鏡或光譜儀等高精度設備對實驗現象進行檢測、數據采集及分析。

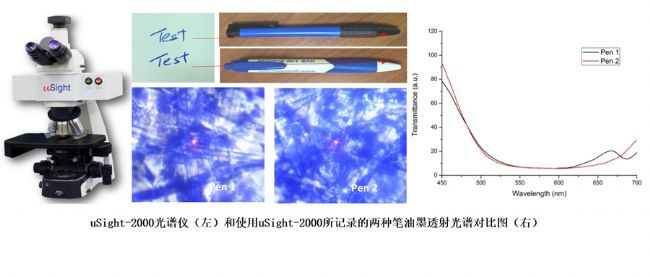

下圖展示了一種微米級光譜儀，以及其所記錄的數據和數據分析。
在細胞培養、細胞成像和石油驅替等多數應用中，需要對微流控芯片上反應進行觀察、記錄及分析等操作，而這些微反應是肉眼不可見的，需要使用高速CCD，顯微鏡或光譜儀等高精度設備對實驗現象進行檢測、數據采集及分析。
下圖展示了一種微米級光譜儀，以及其所記錄的數據和數據分析。
在搭建微流控系統時，我們可以選擇功能比較齊全、適配性較高的通用型微流控綜合實驗平臺（見下圖），但在更多時候，針對不同應用，尤其是微流控領域的嶄新應用，我們更需要一個極具性價比的定制微流控系統解決方案。
