雖然我們對吃的東西往往會更關注，但是， 身體直接接觸的物件也不能掉以輕心哦！尤其像是手機、遙控器、冰箱、電扇等電子電器產品， 每天都會觸碰使用。

歐盟在《關于限制在電子電器設備中使用某些有害成分的指令》即RoHS對限用化合物提出了要求，包括溴化阻燃劑，四項重金屬以及新修訂指令2015/863 EU增加的四項增塑劑，此新修訂指令將于2019年7月22日正式實施。

在這里必須給國際電工委員會（IEC）點個贊，在IEC 62321-8:2017標準中提出以熱裂解（PY）-GCMS聯用測定新增的四項增塑劑的測試方法，棒棒噠。

各位看官肯定會問，還不是用GCMS嘛，有什么不同的。小編不來虛的，直接上干貨！

熱裂解方式不需要溶劑，沒有萃取過程，樣品量需求極少，

更主要的是流程時間少不需要加班啦！



呃….為什么小編對加班這么敏感呢….

先來個新舊測試方法的流程對比，大家感受下



傳統索式萃取流程

a)將500±10毫克的樣品定量轉移到用于索式萃取的纖維素套筒中。記錄質量精確到0.1mg

b）使用漏斗將樣品轉移到萃取套管中。為了確保定量轉移，漏斗中應用月10ml正己烷沖洗

c）添加10μl 的擬似標準品（1000μg/ml)

d）用玻璃棉覆蓋套管，防止樣品浮起

e）準備大約120ml正己烷用于回流萃取。至少萃取樣品6小時，每小時6至8個循環。較短的萃取時間會降低分析物的回收率

f）6小時回流后，在真空（或類似的方法）下使用旋轉蒸發將萃取物濃縮至約10ml，然后用正己烷稀釋至50ml

熱裂解流程

a）使用微量勺或鑷子將大約0.5mg的切割或粉末放入預先稱重的樣品杯中

b）記錄樣品杯的總重量精確到0.01mg，總重量減去樣品杯的重量得到樣品的重量

c ）將適量的去活玻璃棉放入樣品杯中，以確保樣品粉末不會溢出



賽默飛解決方案

本方案采用Frontier EGA/PY-3030D熱裂解–ISQ7000氣質聯用法對聚合物中8種增塑劑進行分析檢測。



01儀器

Thermo Scientific™ ISQ 7000GC-MS氣質聯用儀, 包括:

-TRACE 1310 氣相色譜

-ISQ 7000單四極桿質譜

Thermo Scientific™ Chromeleon7.2數據處理系統

Frontier EGA/PY-3030D熱裂解儀



02耗材

TraceGOLD TG-5HT GC 色譜柱 15m x 0.25mm x 0.10μm



03樣品前處理

精確稱取樣品0.50mg（精確至0.01mg），直接上機。



04GC/MS條件

進樣口條件：進樣口溫度300℃，分流進樣（分流比120：1），恒流1.3ml/min

柱溫程序：80℃（0min）-20 ℃/min-300℃（2min）

傳輸線溫度：280℃，離子源溫度：320℃

EI mode，SIM方式采集

總運行時間：26min（熱裂解時間+GCMS運行時間）

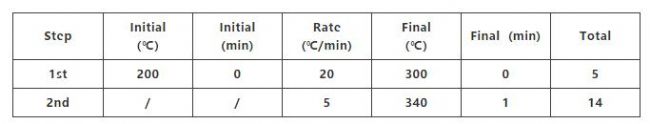

05熱裂解條件

06分析結果

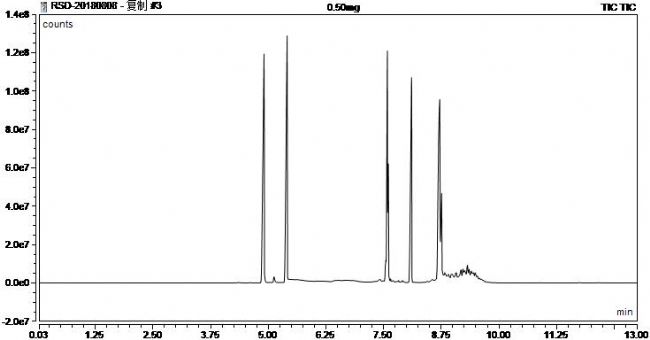

圖1 1000mg/kg標準品0.50mg選擇離子流圖



07實際樣品測定

取三種不同材質樣品3份，參考本方法對塑料中增塑劑進行分析檢測

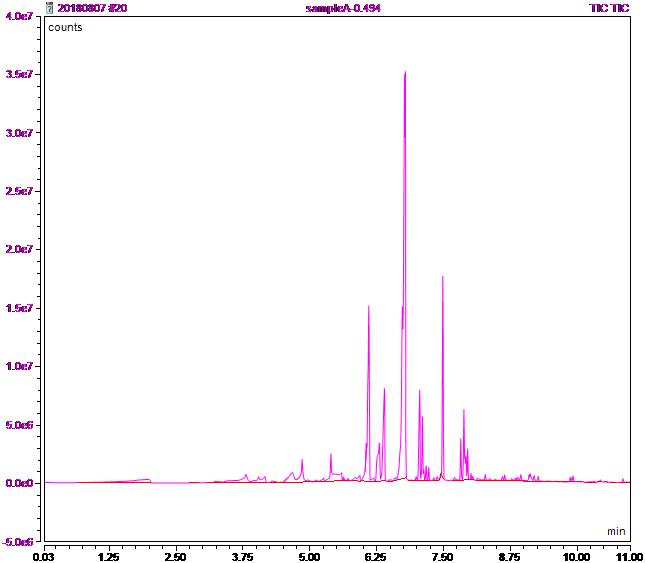

樣品A TIC圖

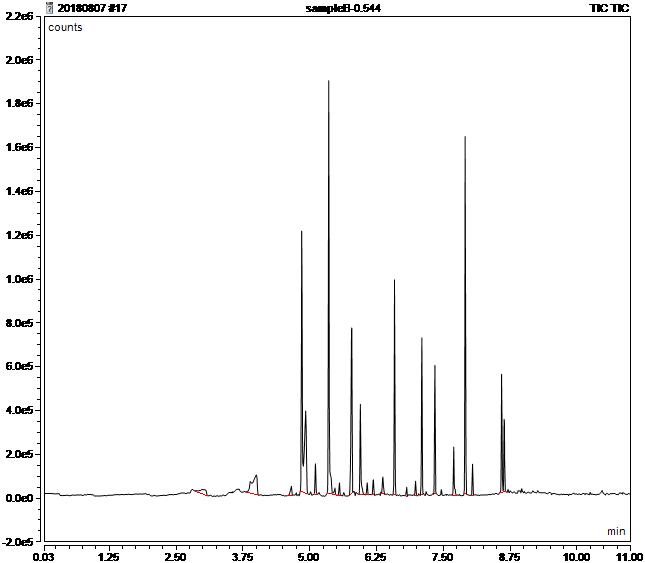

樣品B TIC圖

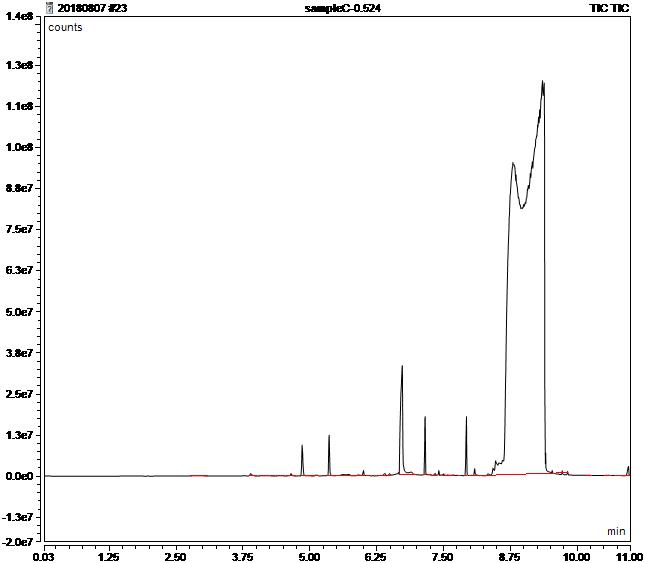

樣品C TIC圖



本應用方案采用賽默飛ISQ 7000GC-MS系統，配合熱裂解分析聚合物中8種增塑劑。具有如下特點：

1）自動化程度高，高達48位自動進樣器，滿足高通量分析要求

2）可提供EworkFlow™方法包，整合儀器方法，分析方法，報告模板，無需重新建立，一鍵啟動分析。

3）性能穩定，大濃度進樣后系統依然殘留量少，大幅減少維護時間，保證連續篩查任務的進行。

4）相較需長時間，大量溶劑以及大樣品量液固萃取過程，本方法具有更快，更便捷且無需溶劑的特點。

努力工作的ISQ7000GC-MS氣質聯用儀



掃描下方二維碼即可獲取賽默飛全行業解決方案，或關注“賽默飛色譜與質譜中國”公眾號，了解更多資訊
